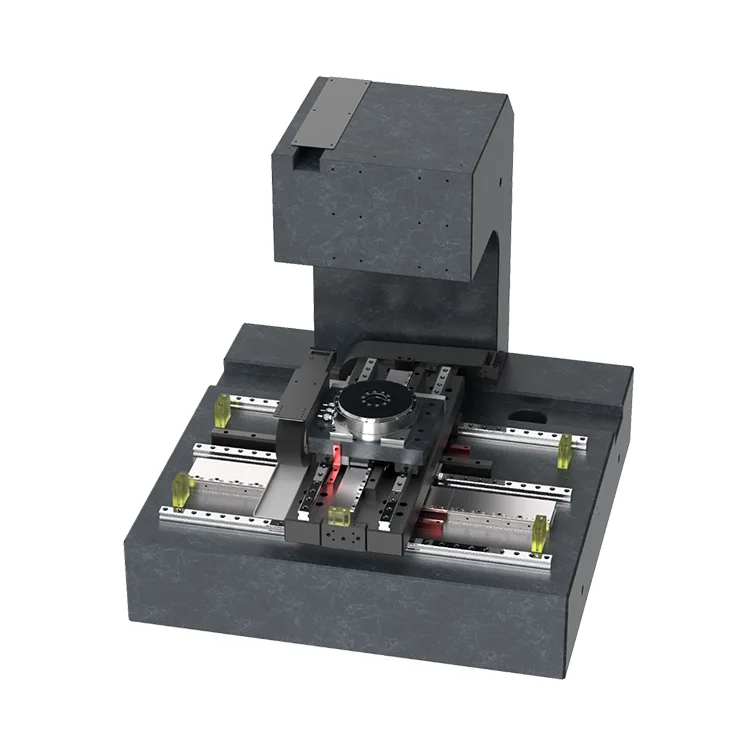

اختبار الرقاقة

بناءً على خبرة Deaote التي تزيد عن 15 عامًا في تصنيع القوالب الدقيقة ومكونات الحركة، يتميز اختبار الرقاقات بقاعدة جرانيتية صلبة وهيكل مستقر حراريًا وتصميم مضاد للاهتزاز لضمان أداء متسق في بيئات غرف الأبحاث (الفئة 100/1000). وهو يدعم التكامل السلس مع مجسات الرقاقة، والمجاهر الضوئية، وأنظمة ATE (معدات الاختبار التلقائي)، وأدوات الحصول على البيانات، مما يجعله مثاليًا لكل من البحث والتطوير واختبار الإنتاج كبير الحجم للرقائق المنطقية وأجهزة الذاكرة وأشباه موصلات الطاقة وأشباه الموصلات المركبة (GaAs وSiC وGaN).

يسمح التصميم المعياري لاختبار الرقاقة بالتخصيص الكامل لنطاقات السفر، ومعلمات السرعة/التسارع، وواجهات التحكم (GPIB، USB، Ethernet) لتتناسب مع سير عمل اختبار الرقاقة المحدد. يمكّن الحل الذي نقدمه الشركات المصنعة لأشباه الموصلات من تحقيق دقة اختبار أعلى، وتقليل معدلات الفشل الزائفة، وتحسين الإنتاجية - وهو أمر بالغ الأهمية لتلبية متطلبات التصغير والأداء للجيل التالي من أجهزة أشباه الموصلات.

المزايا الأساسية

1. دقة محاذاة المحاور الأربعة الفرعية للميكرون

مجهزة بأجهزة تشفير خطية عالية الدقة (دقة 0.05 ميكرومتر) ومحركات عزم الدوران ذات الدفع المباشر لمحور ثيتا، تحقق المنصة دقة تحديد موضع متكرر ± 0.5 ميكرومتر (X/Y)، ودقة مطلقة ± 1 ميكرومتر (X/Y)، ودقة تحديد موضع المحور Z ± 2 ميكرومتر، ودقة زاويّة لمحور ثيتا تبلغ 0.001 درجة. ويضمن ذلك محاذاة دقيقة بين قوالب الرقاقة ومسبارات الاختبار/بصريات الفحص، مما يؤدي إلى القضاء على الأخطاء الناجمة عن عدم المحاذاة في التوصيف الكهربائي والفحص البصري.

2. التحكم في الحركة عالي السرعة ومستقر

تعمل خوارزميات التحكم في الحركة المحسنة والمبادئ التوجيهية الحاملة للهواء على تمكين الحركة عالية السرعة (السرعة القصوى X/Y: 150 مم/ثانية، السرعة القصوى للمحور Z: 50 مم/ثانية) مع وقت استقرار منخفض للغاية (30 مللي ثانية لـ X/Y، 50 مللي ثانية لـ Z). تعمل آلية القيادة غير المتصلة على التخلص من التآكل الميكانيكي ورد الفعل العكسي، مما يضمن استقرار الحركة المتسق على مدى ملايين الدورات - وهو أمر ضروري لاختبار الرقاقة عالية الإنتاجية (ما يصل إلى 2500 قالب في الساعة).

3. تصميم مستقر حرارياً ومضاد للاهتزاز

تم تصنيعها بقاعدة من الجرانيت الطبيعي (معامل التمدد الحراري ≥0.5×10⁻⁶/°C) ونظام عزل نشط مضاد للاهتزاز، تقلل المنصة من الانحراف الموضعي الناتج عن تقلبات درجة الحرارة (≥0.1μm/°C) والاهتزازات الخارجية. يتميز المحور Z بمحرك كروي دقيق مع تعويض التحميل المسبق للحفاظ على الاستقرار أثناء الوضع الرأسي، وهو أمر بالغ الأهمية للتحكم في قوة الاتصال بالمسبار (0.1 جرام إلى 100 جرام) في اختبار الرقاقة.

4. التوافق والمرونة على نطاق واسع

يدعم اختبار الرقاقات أحجام الويفر من 4 بوصة إلى 12 بوصة مع خراطيش مفرغة قابلة للتعديل وآليات توسيط تلقائي، دون الحاجة إلى استبدال تركيبات مخصصة. إنه يستوعب سماكة الرقاقة من 50 ميكرومتر إلى 800 ميكرومتر ويتوافق مع الرقاقات العارية والرقائق المنقوشة والحزم على مستوى الرقاقة (WLP)، ويتكيف مع احتياجات اختبار أشباه الموصلات المتنوعة (الاختبار البارامتري للتيار المستمر، واختبار الترددات اللاسلكية، والفحص البصري).

5. متوافقة مع غرف الأبحاث وقليلة الصيانة

تم تصميم اختبار الرقاقات خصيصًا لتشغيل غرف الأبحاث من الفئة 100، ويتميز بغلاف مغلق مع ترشيح HEPA لمنع تلوث الرقائق ومعدات الاختبار بالجسيمات. تعمل درجة الحماية IP54 والمكونات الحاملة للهواء الخالية من التشحيم على تقليل متطلبات الصيانة، مما يزيد من MTBF (متوسط ​​الوقت بين الأعطال) إلى ≥35000 ساعة في ظل ظروف التشغيل القياسية.

6. سهولة التكامل والتخصيص

متوافقة مع برامج التحكم وبروتوكولات الاتصال المتوافقة مع معايير الصناعة (GPIB، RS232، Ethernet/IP)، وتتكامل المنصة بسلاسة مع أنظمة اختبار الرقاقات الحالية. تقدم Suzhou Deoute تخصيصًا كاملاً لنطاقات السفر (X/Y: 100×100 مم إلى 300×300 مم؛ Z: 50 مم إلى 150 مم)، نطاق دوران محور ثيتا (±5° إلى ±10°)، والتحكم في درجة حرارة ظرف الظرف (-40 درجة مئوية إلى 200 درجة مئوية) لتلبية متطلبات العملاء الفريدة.

المواصفات الفنية

سيناريوهات التطبيق

تم تصميم منصة XYZT الخاصة بنا لاختبار وفحص الرقائق ذات 4 محاور، ويتم استخدامها على نطاق واسع في تطبيقات أشباه الموصلات التالية:

● فحص الرقاقة: التوصيف الكهربائي (DC/AC/RF) للرقائق المنطقية، وأجهزة الذاكرة DRAM/NAND، وأشباه موصلات الطاقة (MOSFET، IGBT)

● الفحص البصري: الكشف عن العيوب على مستوى الرقاقة، ومحاذاة الأنماط، والقياس لتصنيع أشباه الموصلات المتقدمة

● اختبار الموثوقية: دورة درجات الحرارة العالية/المنخفضة، واختبار الاحتراق، وتوصيف مدى الحياة لأشباه الموصلات المركبة (GaAs، وSiC، وGaN)

● التغليف على مستوى الرقاقة (WLP): محاذاة وربط الحزم على مستوى الرقاقة للإلكترونيات الاستهلاكية وتطبيقات السيارات

● اختبار البحث والتطوير: النماذج الأولية والتحقق من صحة تصاميم أشباه الموصلات الجديدة في بيئات المختبر (قابلة للتخصيص لاختبار الدفعات الصغيرة)
