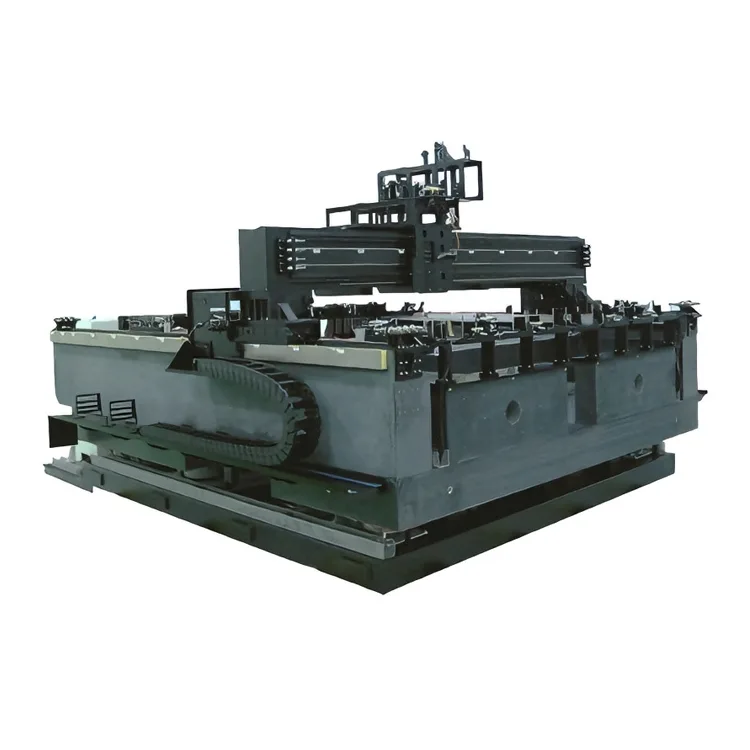

كشف وإصلاح شاشات الكريستال السائل 10.5G

بناءً على خبرة Deaote التي تزيد عن 15 عامًا في تصنيع القوالب الدقيقة وتصنيع مكونات الحركة على نطاق واسع، فإن تصميم المحرك المزدوج يزيل تشوه عزم الدوران أحادي المحور ويضمن حركة موحدة عبر سطح الكشف والإصلاح 10.5G LCD بالكامل (3.37 م × 2.94 م). تتميز المنصة بقاعدة جرانيتية مستقرة حراريًا ونظام نشط مضاد للاهتزاز، مما يحافظ على دقة تحديد المواقع (قابلية التكرار ± 2 ميكرومتر) حتى أثناء التشغيل المستمر على مدار الساعة طوال أيام الأسبوع في بيئات غرف الأبحاث LCD (الفئة 1000). ولأنه متوافق مع أنظمة الفحص البصري الآلي (AOI)، وأدوات الإصلاح بالليزر، وروبوتات الإصلاح الموجهة بالرؤية، فإنه يتيح التكامل السلس في خطوط إنتاج 10.5G LCD لتحسين إنتاجية اللوحة وتقليل معدلات الخردة.

تم تحسين شاشة 10.5G LCD للكشف والإصلاح لكل من سير عمل الفحص والإصلاح، حيث تدعم نطاقات السفر القابلة للتخصيص (المحور X: حتى 4000 مم، المحور Y: حتى 3500 مم) والأداء الديناميكي العالي (السرعة القصوى: 1.2 م/ث، التسارع: 0.8 جيجا) لتلبية متطلبات الإنتاجية لتصنيع شاشات LCD بكميات كبيرة. يسمح تصميمها المعياري بتقديم حلول مخصصة - بما في ذلك وحدات رفع المحور Z لتحديد موضع أداة الإصلاح ودوران محور ثيتا (دقة ±0.005 درجة) لمحاذاة اللوحة - مما يجعلها مركز الحركة المثالي لصانعي لوحات LCD 10.5G الذين يسعون إلى تحسين مراقبة الجودة وتقليل تكاليف الإنتاج.

المزايا الأساسية

1. بنية محرك مزدوج لتحقيق استقرار كبير الحجم بسرعة 10.5G

مجهزة بمحركات خطية مزدوجة متماثلة على محاور X/Y، تعمل المنصة على التخلص من انحراف الحركة وتشوه عزم الدوران الشائع في أنظمة الحركة كبيرة الحجم ذات محرك واحد. ويضمن ذلك سرعة موحدة وموضعًا موحدًا عبر شاشة 10.5G LCD بالكامل للكشف والإصلاح من خلال التحكم في التسطيح الذي يقل عن 5 ميكرومتر/م - وهو أمر بالغ الأهمية لاكتشاف العيوب بشكل متسق وإصلاح البكسل عبر ركائز العرض كبيرة الحجم.

2. دقة على مستوى الميكرون لفحص/إصلاح شاشات الكريستال السائل

توفر أجهزة التشفير الخطية المدمجة عالية الدقة (دقة 0.1 ميكرومتر) وخوارزميات تعويض الموضع في الوقت الفعلي دقة تحديد موضع متكررة تبلغ ±2 ميكرومتر ودقة مطلقة تبلغ ±5 ميكرومتر لمحاور X/Y. يتيح ذلك استهدافًا دقيقًا لعيوب البكسل الفرعية (حجم ≥5μm) في اكتشاف وإصلاح شاشات LCD 10.5G، مما يقلل من معدلات الاكتشاف الخاطئ ويضمن إصلاح موثوق للبكسل (البكسل الميت، النقطة المضيئة، تصحيح عيوب الخط) مع عدم حدوث أي ضرر لوحدات البكسل المجاورة.

3. أداء عالي التحمل وعالي السرعة

تم تصميمها للتعامل مع الأحمال الثقيلة (≥500 كجم) بما في ذلك أدوات الكشف والإصلاح بشاشة LCD 10.5G، وتحقق المنصة سرعة حركة قصوى تبلغ 1.2 متر/ثانية وتسارع يبلغ 0.8 جيجا - مما يوازن الإنتاجية العالية (ما يصل إلى 60 لوحة في الساعة) مع الاستقرار المطلوب لأعمال الإصلاح الدقيقة. يعمل تصميم التوجيه المحمل للهواء على التخلص من الاحتكاك الميكانيكي، مما يضمن الحركة السلسة ويطيل عمر الخدمة (MTBF ≥25,000 ساعة).

4. تصميم مستقر حرارياً ومضاد للاهتزاز

تم تصنيعها بقاعدة من الجرانيت الطبيعي (معامل التمدد الحراري ≥0.5×10⁻⁶/°C) ونظام عزل الاهتزاز النشط، تقلل المنصة من الانحراف الموضعي الناتج عن تقلبات درجات الحرارة (≥0.3μm/°C) واهتزازات المصنع الخارجية. ويضمن هذا الاستقرار جودة فحص/إصلاح متسقة عبر عمليات الإنتاج الممتدة، وهو متطلب بالغ الأهمية لتصنيع شاشات LCD عالية الإنتاجية بسعة 10.5 جيجا بايت.

5. التكامل السلس مع أنظمة إنتاج شاشات الكريستال السائل

متوافقة مع بروتوكولات الاتصالات القياسية الصناعية (EtherCAT، PROFINET، Modbus TCP) وأنظمة MES الخاصة بمصنع شاشات الكريستال السائل، وتتكامل المنصة بسلاسة مع معدات AOI وأدوات الإصلاح بالليزر وأنظمة معالجة المواد الآلية (AMHS). توفر Suzhou Deoute تخصيصًا كاملاً لواجهات التحكم وملفات تعريف الحركة لتتناسب مع سير عمل خط إنتاج LCD 10.5G الحالي، مما يقلل وقت التكامل ووقت التوقف عن العمل.

6. تصميم غرف الأبحاث والصيانة الملائمة

تم تصميم المنصة لتشغيل غرف الأبحاث LCD من الفئة 1000، وتتميز بمرفقات محرك خطي محكمة الغلق ودوران هواء مفلتر بـ HEPA لمنع توليد الجسيمات (انبعاث جسيمات ≥0.1μm). تعمل مكونات محامل الهواء الخالية من التشحيم والهيكل المعياري على تقليل متطلبات الصيانة، مع توفر الأجزاء سريعة التغيير للخدمة في الموقع - مما يقلل من وقت توقف الإنتاج لخطوط تصنيع شاشات الكريستال السائل التي تعمل على مدار الساعة طوال أيام الأسبوع.

المواصفات الفنية

سيناريوهات التطبيق

تم تصميمها خصيصًا لتصنيع أجهزة الكشف عن شاشات الكريستال السائل وإصلاحها مقاس 10.5G، ويتم استخدام منصة الحركة ثنائية المحرك الخاصة بنا على نطاق واسع في العمليات عالية الدقة التالية:

● الفحص البصري لشاشات الكريستال السائل 10.5G: الفحص البصري الآلي (AOI) لعيوب البكسل، ومحاذاة المستقطب، وتسطيح الركيزة الزجاجية للوحات التلفزيون كبيرة الحجم

● إصلاح بكسل LCD: إصلاح وحدات البكسل الميتة والبقع الساطعة وعيوب الخطوط بالليزر في لوحات LCD بحجم 10.5 جيجا (متوافقة مع تصحيح ربط COG/FOG)

● تشذيب حافة اللوحة: تشذيب دقيق للزجاج الزائد/مواد الركيزة لألواح LCD بحجم 10.5 جيجا لتلبية مواصفات الحجم النهائي

● محاذاة وحدة الإضاءة الخلفية: تحديد موضع وحدات الإضاءة الخلفية (BLU) ومصفوفات LED بدقة عالية لتجميع لوحة LCD كبيرة الحجم

● التحقق من مراقبة الجودة: فحص ما بعد الإصلاح والتحقق من صحة لوحات LCD 10.5G لضمان الامتثال لمعايير الجودة الصناعية

حول ديوت

Suzhou Deaote Precision Mould Co., Ltd. هي شركة رائدة في مجال التكنولوجيا الفائقة متخصصة في البحث والتطوير والتصنيع والمبيعات لمنصات الحركة الدقيقة واسعة النطاق والقوالب المخصصة ومكونات تصنيع شاشات العرض. مع أكثر من 15 عامًا من الخبرة في التصنيع الدقيق والتحكم في الحركة كبيرة الحجم، فإننا نخدم العملاء العالميين في قطاعات شاشات LCD/OLED وأشباه الموصلات والأتمتة الصناعية في جميع أنحاء آسيا وأوروبا وأمريكا الشمالية.

تعمل منصة الحركة ذات المحرك المزدوج الكبيرة جدًا لدينا على تعزيز كفاءاتنا الأساسية في تصميم نظام الحركة للخدمة الشاقة والهندسة الهيكلية الدقيقة لمواجهة التحديات الفريدة لتصنيع شاشات الكريستال السائل 10.5G. نحن نقدم حلولاً شاملة - بدءًا من تصميم النظام الأساسي المخصص والنماذج الأولية وحتى التثبيت في الموقع والمعايرة والدعم الفني مدى الحياة - مما يضمن أن منتجاتنا تلبي معايير الصناعة الأكثر صرامة فيما يتعلق بالدقة والموثوقية في إنتاج شاشات العرض كبيرة الحجم.

ملتزمة بـ "الدقة تدفع التقدم والابتكار يخلق القيمة"، حصلت Deaote على شهادة ISO 9001:2015 وتستثمر 15% من الإيرادات السنوية في البحث والتطوير لتطوير حلول الحركة من الجيل التالي لصناعة شاشات العرض. تضمن شبكة الخدمة العالمية الخاصة بنا أوقات استجابة سريعة (≥48 ساعة) ودعمًا فنيًا محليًا لعملائنا الدوليين في مجال تصنيع شاشات الكريستال السائل.
