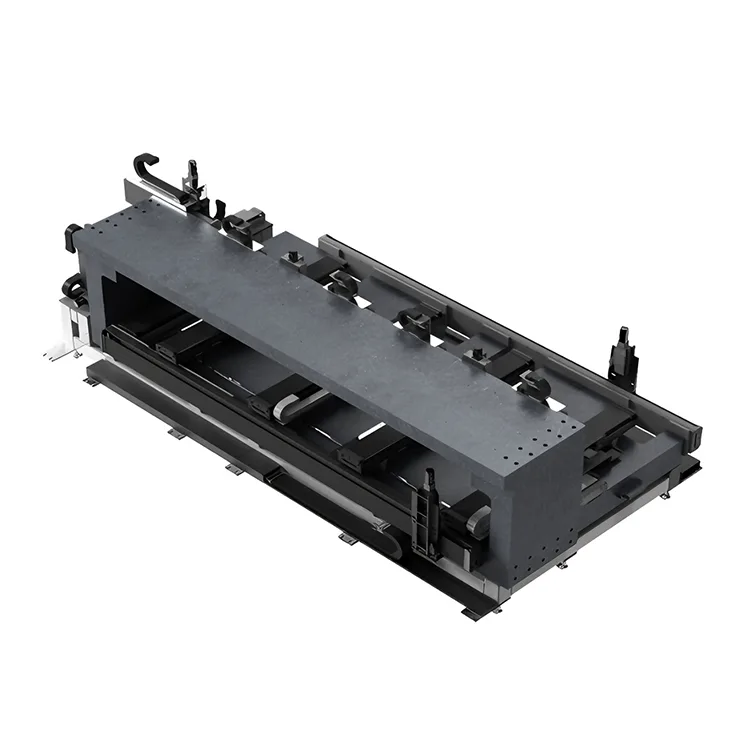

منصة الحركة الدقيقة متعددة المحاور

تدمج منصة الحركة الدقيقة متعددة المحاور الخاصة بنا سبائك الألومنيوم عالية الصلابة أو قواعد الجرانيت، والأدلة الخطية الدقيقة، ومحركات مؤازرة عالية الأداء، وأجهزة التشفير البصرية المطلقة لتحقيق دقة تحديد المواقع ±0.5 ميكرومتر وقابلية التكرار ±0.1 ميكرومتر. تم تصميم منصات الحركة الخاصة بنا للتشغيل المستمر على مدار الساعة طوال أيام الأسبوع في البيئات الصناعية، وتتميز بتصميم معياري، وسهولة التكامل، وخوارزميات التحكم في الحركة المتقدمة لضمان تحديد المواقع بدقة وموثوقية لتطبيقات الأتمتة الأكثر تطلبًا.

● مراحل حركة مخصصة مكونة من 2 إلى 6 محاور تم تصميمها وفقًا لمتطلبات التطبيق المحددة ومواصفات CAD

● دقة تحديد المواقع دون الميكرون (±0.5 ميكرومتر) مع إمكانية التكرار على مستوى النانومتر (±0.1 ميكرومتر) للتطبيقات الدقيقة المهمة

● تصميم وحدات مع مكونات قابلة للتبديل لسهولة التخصيص والصيانة

● خوارزميات متقدمة للتحكم في الحركة مع تقنية مضادة للاهتزاز لتحديد موضع فائق الثبات

● تصنيع حاصل على شهادة ISO 9001:2015 مع مراقبة الجودة الكاملة وإمكانية التتبع

الميزات الرئيسية والمزايا الأساسية

تصميم ميكانيكي عالي الصلابة

تتميز منصة الحركة الدقيقة متعددة المحاور الخاصة بنا بسبائك الألومنيوم عالية القوة (6061-T6) أو قواعد الجرانيت لتحقيق صلابة هيكلية استثنائية والحد الأدنى من التشوه الحراري. يسمح التصميم المعياري بالتكوين السهل لأنظمة ذات 2-6 محاور، بينما تضمن المكونات المصنعة بدقة التوازي والعمودية خلال 5 ثوانٍ قوسية للحصول على دقة الحركة المثالية.

نظام التحكم في الحركة المتقدم

متكاملة مع محركات مؤازرة عالية الأداء، ومسامير كروية دقيقة أو محركات خطية، وأجهزة تشفير بصرية مطلقة (دقة 1 نانومتر)، توفر مراحلنا متعددة المحاور حركة سلسة ودقيقة بدقة أقل من الميكرون. يتضمن برنامج التحكم في الحركة الخاص تحسين المسار وقمع الاهتزاز وخوارزميات تعويض الأخطاء في الوقت الفعلي.

موثوقية من الدرجة الصناعية

تم تصميم كل منصة حركة دقيقة متعددة المحاور للتشغيل على مدار الساعة طوال أيام الأسبوع في البيئات الصناعية مع تصنيف حماية IP65، وأدلة خطية محكمة الغلق، ومكونات مقاومة لدرجة الحرارة العالية. ويضمن التصميم القوي MTBF (متوسط ​​الوقت بين الأعطال) لأكثر من 20000 ساعة، مع الحد الأدنى من متطلبات الصيانة.

المواصفات الفنية

المواصفات الميكانيكية

● المادة الأساسية: سبائك الألومنيوم 6061-T6 / الجرانيت الأسود (00级)

● نظام التوجيه: أدلة أسطوانية خطية دقيقة / محامل هوائية

● نظام القيادة: محركات مؤازرة ذات براغي كروية / محركات خطية

● الملاحظات: أجهزة التشفير الضوئية المطلقة (دقة 1 نانومتر)

● تصنيف الحماية: معيار IP65 (IP67 اختياري)

المواصفات البيئية والتشغيلية

● درجة حرارة التشغيل: 0-40 درجة مئوية (تعويض درجة الحرارة اختياري)

● الرطوبة: 10-90% رطوبة نسبية (غير متكثفة)

● عزل الاهتزاز: خيارات التحكم في الاهتزاز السلبي/النشط

● مصدر الطاقة: 200-240 فولت تيار متردد، 50/60 هرتز، مرحلة واحدة/3 مراحل

● واجهة التحكم: EtherCAT / Modbus / TCP/IP / Analog

تطبيقات مرحلة الحركة متعددة المحاور

الأتمتة الصناعية

الأتمتة الصناعية والروبوتات

● أنظمة انتقاء ومكان دقيقة لتجميع المكونات الإلكترونية

● أنظمة الاختبار والفحص الآلي لمكونات السيارات

● أنظمة تحديد المواقع للأدوات الآلية باستخدام الحاسب الآلي مع تزامن متعدد المحاور

● تحديد موضع المؤثر النهائي للذراع الآلي مع التحكم الدقيق في 6 محاور

تصنيع أشباه الموصلات

أشباه الموصلات والإلكترونيات

● أنظمة التعامل مع الرقاقات وتحديد مواقعها لتصنيع أشباه الموصلات

● فحص واختبار ثنائي الفينيل متعدد الكلور من خلال تحديد المواقع بدقة متعددة المحاور

● تغليف وربط شرائح LED بدقة أقل من الميكرون

● أنظمة محاذاة وربط الألياف الضوئية

الطبية والعلمية

الأجهزة الطبية والبحث العلمي

● تصنيع وتجميع الأجهزة الطبية بدقة عالية في تحديد المواقع

● أنظمة التصوير الطبي الحيوي مع تحديد موضع العينات متعدد المحاور

● معدات جراحة الليزر مع التحكم في الحركة ذات 6 محاور

● معدات البحث العلمي لاختبار المواد وتوصيفها
