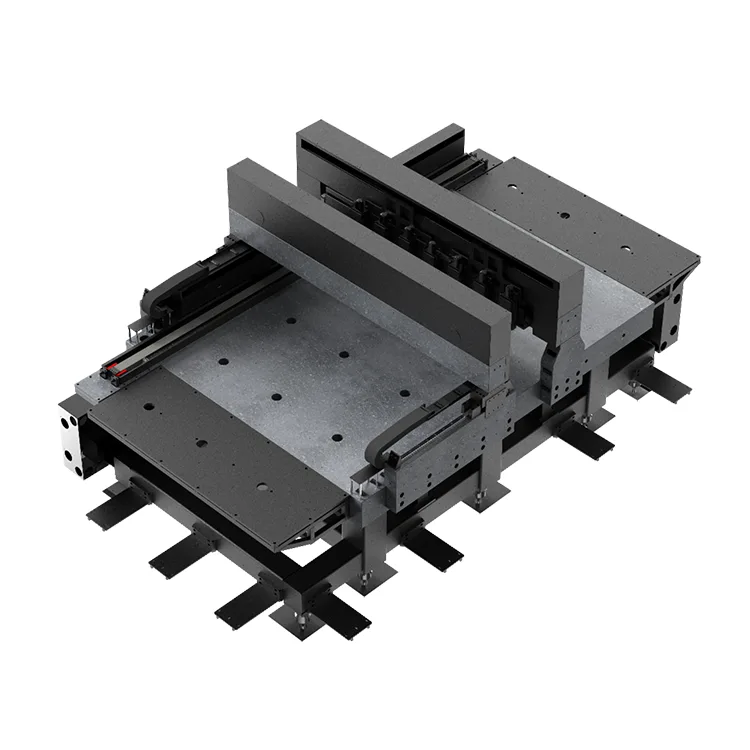

منصة ممارسة الاختبار

تدمج منصات تمرين الاختبار لدينا إطارات هيكلية عالية الصلابة، وأدلة خطية دقيقة، ومحركات مؤازرة عالية الأداء، وأجهزة تشفير بصرية متقدمة لتحقيق دقة تحديد موضع تبلغ ±0.5 ميكرومتر وقابلية تكرار تبلغ ±0.1 ميكرومتر. تم تصميم منصات الحركة لدينا للتكامل السلس مع أنظمة الرؤية، والماسحات الضوئية بالليزر، والمسابير اللمسية، وتتميز باهتزاز منخفض للغاية، ووقت استقرار سريع (≥50 مللي ثانية)، وملفات تعريف حركة قابلة للبرمجة لضمان تحديد موضع دقيق وموثوق به لفحص وقياس الجودة بنسبة 100%.

● منصة تمرين اختبار مخصصة تم تصميمها وفقًا لمتطلبات التطبيق الدقيقة ومواصفات CAD

● دقة تحديد المواقع دون الميكرون (±0.5 ميكرومتر) مع إمكانية التكرار على مستوى النانومتر لمهام الفحص الحرجة

● تصميم ذو اهتزاز منخفض للغاية مع تخميد نشط للتصوير والقياس عالي الدقة

● التكامل السلس مع أنظمة الرؤية، والماسحات الضوئية بالليزر، ومعدات الاختبار غير التدميري

● تصنيع حاصل على شهادة ISO 9001:2015 مع مراقبة الجودة الكاملة وإمكانية التتبع

الميزات الرئيسية والمزايا الأساسية

تصميم ميكانيكي عالي الثبات

تتميز منصة تمرين الاختبار الخاصة بنا بقواعد من سبائك الألومنيوم أو الجرانيت عالية القوة مع أنظمة عزل اهتزاز متكاملة لتحقيق استقرار استثنائي أثناء الفحص عالي الدقة. يقلل التصميم الهيكلي المتماثل من الانجراف الحراري ويضمن توزيعًا موحدًا للحمل، بينما تحافظ المكونات المصنعة بدقة على التوازي والعمودية خلال 3 ثوانٍ قوسية للحصول على دقة فحص مثالية.

نظام التحكم في الحركة المتقدم

متكاملة مع محركات مؤازرة عالية الأداء، ومسامير كروية دقيقة أو محركات خطية، وأجهزة تشفير بصرية مطلقة (دقة 1 نانومتر)، توفر مراحل الفحص لدينا حركة سلسة ودقيقة بدقة أقل من الميكرون. يشتمل برنامج التحكم في الحركة الخاص على تحسين المسار وقمع الاهتزاز وتعويض الأخطاء في الوقت الفعلي لتحديد المواقع بسرعة وثبات أثناء دورات الفحص.

التكامل السلس للنظام

تم تصميم كل منصة تمرين للاختبار لسهولة التكامل مع أنظمة الرؤية، والماسحات الضوئية الليزرية، والمسابير اللمسية، ومعدات الاختبار غير التدميري. يشتمل التصميم المعياري على واجهات تثبيت قياسية (متوافقة مع ISO 9001)، وبروتوكولات اتصال متعددة (EtherCAT، وModbus، وTCP/IP)، وواجهات برمجة تطبيقات برمجية قابلة للتخصيص من أجل التكامل السريع في سير عمل الفحص الحالي مع الحد الأدنى من وقت التوقف عن العمل.

المواصفات الفنية

المواصفات الميكانيكية

● المادة الأساسية: سبائك الألومنيوم 6061-T6 / الجرانيت الأسود (00级)

● نظام التوجيه: أدلة أسطوانية خطية دقيقة / محامل هوائية

● نظام القيادة: محركات مؤازرة ذات براغي كروية / محركات خطية

● الملاحظات: أجهزة التشفير الضوئية المطلقة (دقة 1 نانومتر)

● عزل الاهتزازات: أنظمة التخميد النشطة/السلبية

المواصفات البيئية والتشغيلية

● درجة حرارة التشغيل: 18-22 درجة مئوية (تثبيت درجة الحرارة اختياري)

● الرطوبة: 30-70% رطوبة نسبية (غير متكثفة)

● التوافق مع غرف الأبحاث: معيار الفئة 1000 (ISO Class 6).

● مصدر الطاقة: 200-240 فولت تيار متردد، 50/60 هرتز، مرحلة واحدة/3 مراحل

● واجهة التحكم: EtherCAT / Modbus / TCP/IP / تناظري / I/O رقمي

تطبيقات مرحلة حركة التفتيش

مراقبة الجودة الصناعية

● الفحص البصري الآلي لمكونات السيارات وأجزاء الآلات الدقيقة

● قياس الأبعاد ومراقبة جودة مكونات الفضاء الجوي

● كشف عيوب السطح وقياس خشونة الأجزاء المعدنية

● فحص مضمّن بنسبة 100% للمكونات الإلكترونية ومركبات ثنائي الفينيل متعدد الكلور

الفحص البصري والمقاييس

● فحص بصري عالي الدقة لرقائق ورقائق أشباه الموصلات

● قياس ومعايرة المكونات والعدسات البصرية الدقيقة

● الفحص المجهري للإلكترونيات الدقيقة وأجهزة MEMS

● أنظمة قياس الأسطح والتضاريس ثلاثية الأبعاد

الاختبارات غير المدمرة (NDT)

● اختبار الموجات فوق الصوتية للمكونات الهيكلية الهامة مع تحديد المواقع بدقة

● الفحص بالأشعة السينية والمسح المقطعي للمجموعات الإلكترونية والأجهزة الطبية

● التصوير الحراري والفحص بالأشعة تحت الحمراء للأنظمة الإلكترونية

● فحص الجسيمات المغناطيسية لمكونات السيارات والفضاء
