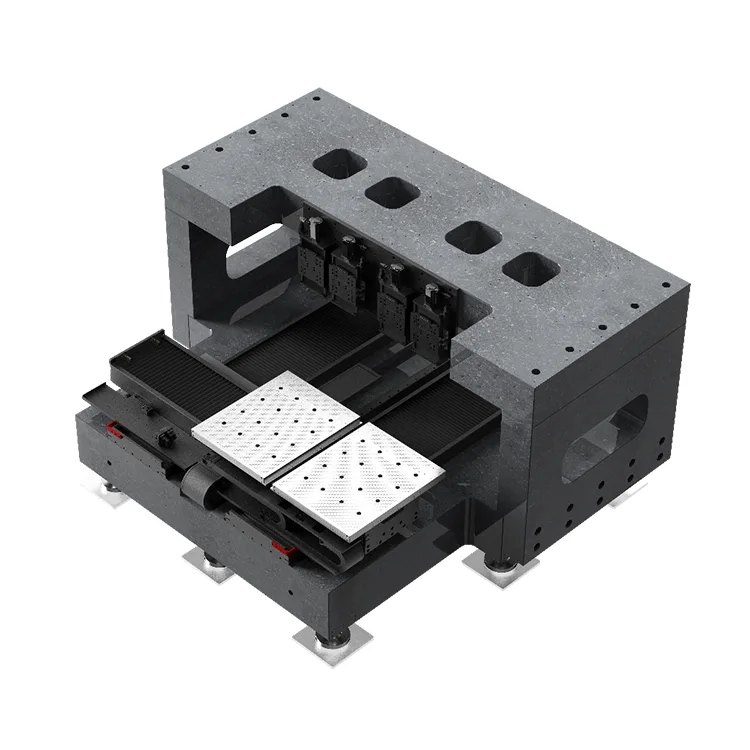

اللكم ثنائي الفينيل متعدد الكلور

تم تصميم المنصة خصيصًا لتلبية المتطلبات الفريدة لتثقيب ثنائي الفينيل متعدد الكلور بليزر ثاني أكسيد الكربون، وتجمع المنصة بين إمكانية تحديد الموقع على مستوى الميكرون مع استقرار الحركة عالي السرعة، مما يتيح التحكم الدقيق في موضع شعاع الليزر وعمق الحفر. وهو متوافق مع أنواع مختلفة من ثنائي الفينيل متعدد الكلور (ثنائي الفينيل متعدد الكلور الصلب والمرن والصلب المرن) وسمكه، مما يدعم الحفر عالي الحجم وعالي الدقة للإلكترونيات الاستهلاكية وإلكترونيات السيارات والتحكم الصناعي وإنتاج ثنائي الفينيل متعدد الكلور الفضائي. يساعد الحل الذي نقدمه الشركات المصنعة لثنائي الفينيل متعدد الكلور على تحسين إنتاجية الحفر وتقليل وقت الدورة وتلبية متطلبات التصغير للمكونات الإلكترونية الحديثة.

تم تصميم المنصة باستخدام عقود من الخبرة التي تتمتع بها Suzhou Deaote في القوالب الدقيقة ومكونات الحركة، وتتميز بهيكل منخفض الاهتزاز ومستقر حراريًا يقلل من انحراف الحفر الناتج عن الاهتزاز الميكانيكي أو انحراف درجة الحرارة. يسمح تصميمها المعياري بالتكامل السهل مع معدات الحفر بالليزر ثاني أكسيد الكربون الموجودة، مما يوفر مسار ترقية فعال من حيث التكلفة لخطوط إنتاج تثقيب ثنائي الفينيل متعدد الكلور التي تسعى إلى تعزيز الدقة والإنتاجية.

المزايا الأساسية

1. دقة الحفر على مستوى الميكرون

مجهزة بتغذية راجعة ذات حلقة مغلقة للتشفير الخطي عالي الدقة (دقة 0.1 ميكرومتر) ومحرك خطي مباشر للمحور XY، تحقق المنصة دقة تحديد موضع متكررة ± 1 ميكرومتر ودقة تحديد موضع مطلقة ± 2 ميكرومتر. وهذا يضمن وضع الثقب بشكل ثابت (انحراف موضع الثقب ≥±3μm) والتحكم الدقيق في قطر الثقب (الحد الأدنى لقطر الثقب القابل للحفر: 50μm)، والقضاء على النتوءات، وجدران الثقب غير المستوية، وإزاحة الموضع - وهو أمر بالغ الأهمية لتثقيب PCB عالي الكثافة.

2. معالجة عالية السرعة وعالية الكفاءة

تتيح خوارزميات التحكم في الحركة المحسنة ونظام السكك الحديدية التوجيهية عالي الصلابة أقصى سرعة للحركة تبلغ 2 م / ث وتسارع يبلغ 1.2 جيجا، مما يدعم دورات الحفر عالية التردد (ما يصل إلى 100 ثقب / ثانية للممرات الصغيرة). تعمل الاستجابة السريعة للمنصة ووقت التثبيت القصير على تقليل وقت الحركة غير المنتجة، مما يزيد بشكل كبير من إنتاجية حفر ثنائي الفينيل متعدد الكلور مع الحفاظ على جودة الثقب المتسقة عبر عمليات الإنتاج كبيرة الحجم.

3. هيكل مستقر حرارياً ومنخفض الاهتزاز

تم تصنيع المنصة بقاعدة من الجرانيت (معامل تمدد حراري منخفض للغاية) وتصميم تخميد مضاد للاهتزاز، مما يقلل من الانحراف الموضعي الناتج عن تغيرات درجة الحرارة (≥0.5μm/°C) والاهتزاز الميكانيكي. ويضمن هذا الاستقرار عمقًا وقطرًا موحدًا للفتحة عبر لوحة PCB بأكملها، حتى أثناء التشغيل المستمر الممتد - وهو أمر ضروري للحفاظ على جودة متسقة في إنتاج تثقيب PCB بكميات كبيرة.

4. التوافق والتخصيص من نوع ثنائي الفينيل متعدد الكلور

تدعم المنصة الحفر لجميع أنواع ثنائي الفينيل متعدد الكلور الشائعة، بما في ذلك مركبات ثنائي الفينيل متعدد الكلور الصلبة FR-4، وPI المرنة، والصلبة المرنة، وثنائي الفينيل متعدد الكلور ذو النواة المعدنية، مع مساحة عمل قابلة للتعديل (300 × 300 مم إلى 1200 × 800 مم) لاستيعاب أحجام لوحات ثنائي الفينيل متعدد الكلور المختلفة. تقدم Suzhou Deoute حلولاً مخصصة لمتطلبات حفر محددة، بما في ذلك حركة المحور Z القابلة للتعديل للتحكم في عمق الثقب المسدود، وأنظمة الرمي الفراغي المخصصة، والتكامل السلس مع برنامج التحكم بالليزر.

5. صيانة منخفضة وعمر خدمة طويل

يعمل محرك المحرك الخطي غير المتصل على التخلص من التآكل الميكانيكي ورد الفعل العكسي، مما يقلل من تكرار الصيانة ويطيل عمر الخدمة (MTBF ≥20,000 ساعة). تعمل الحماية الحاصلة على تصنيف IP65 على ضمان الحماية من الغبار وتلوث سائل التبريد في بيئات تصنيع تثقيب ثنائي الفينيل متعدد الكلور، في حين تضمن مراقبة درجة الحرارة المتكاملة والتعويض التلقائي موثوقية التشغيل على المدى الطويل مع الحد الأدنى من وقت التوقف عن العمل.

المواصفات الفنية

سيناريوهات التطبيق

تم تصميم منصتنا حصريًا للحفر بالليزر ثاني أكسيد الكربون في تصنيع تثقيب ثنائي الفينيل متعدد الكلور، ويتم استخدام منصتنا على نطاق واسع في تطبيقات الحفر عالية الدقة التالية:

● مركبات ثنائي الفينيل متعدد الكلور الصلبة: الحفر عبر الفتحات والفتحات العمياء للإلكترونيات الاستهلاكية (الهواتف الذكية وأجهزة الكمبيوتر المحمولة)، ومركبات ثنائي الفينيل متعدد الكلور الخاصة بالسيارات، ولوحات التحكم الصناعية

● مركبات ثنائي الفينيل متعدد الكلور المرنة والصلبة: الحفر الدقيق للأجهزة القابلة للارتداء، والإلكترونيات الطبية، والدوائر المرنة الخاصة بالفضاء

● مركبات ثنائي الفينيل متعدد الكلور عالية الكثافة (HDI): حفر دقيق للغاية (قطر 50-200 ميكرومتر) للأجهزة الإلكترونية عالية الأداء

● مركبات ثنائي الفينيل متعدد الكلور ذات النواة المعدنية: حرارية عن طريق الحفر لإضاءة LED، وإلكترونيات الطاقة، ووحدات طاقة السيارات

حول ديوت

Suzhou Deaote Precision Mould Co., Ltd. هي شركة رائدة في مجال التكنولوجيا الفائقة متخصصة في البحث والتطوير والتصنيع والمبيعات للقوالب الدقيقة ومكونات الحركة عالية الدقة ومنصات الحركة المخصصة. مع أكثر من 15 عامًا من الخبرة في التصنيع الدقيق، فإننا نخدم العملاء العالميين في قطاعات الإلكترونيات وأشباه الموصلات والأتمتة الصناعية.

تعمل منصة حركة الحفر بالليزر CO₂ على الاستفادة من تقنية القوالب الدقيقة الأساسية لدينا وخبرتنا في التحكم في الحركة لمواجهة التحديات الفريدة لتصنيع تثقيب ثنائي الفينيل متعدد الكلور. نحن نقدم حلولاً شاملة، بدءًا من تصميم النظام الأساسي المخصص وحتى التكامل في الموقع ودعم ما بعد البيع، مما يضمن تلبية منتجاتنا لأعلى معايير الدقة والموثوقية والكفاءة.

ملتزمة بـ "الدقة تدفع التقدم والابتكار يخلق القيمة"، تلتزم Suzhou Deaote بأنظمة إدارة الجودة الصارمة (شهادة ISO 9001:2015) والاستثمار المستمر في البحث والتطوير، مما يوفر حلول الحركة التي تساعد عملائنا على البقاء قادرين على المنافسة في صناعة تصنيع الإلكترونيات سريعة التطور.
