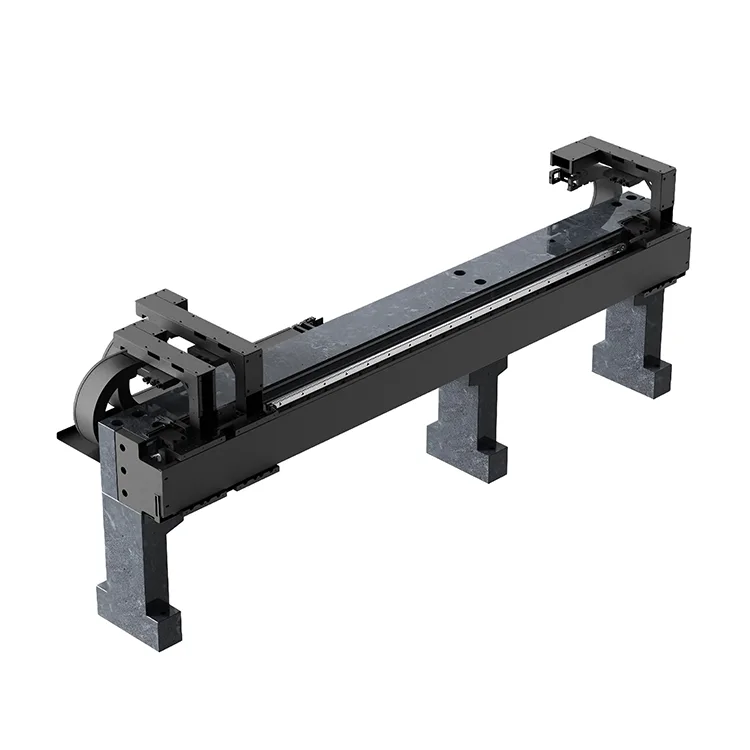

وحدة فرعية ثلاثية الحركة

تم تصميمها لتحل محل الوحدات الفرعية ثلاثية الحركة في خطوط الإنتاج المدمجة - بما في ذلك معالجة رقائق أشباه الموصلات، وفحص لوحة LCD/OLED، وتجميع المكونات الإلكترونية عالية السرعة - تدمج هذه الوحدة ثلاثة محركات خطية مستقلة مع أجهزة تشفير عالية الدقة لتوفير دقة دون الميكرون لكل محرك مع تمكين التحكم المرن في الحركة المتزامنة أو غير المتزامنة.

بناءً على خبرة Deaote التي تزيد عن 15 عامًا في تصنيع مكونات الحركة الدقيقة، تلغي وحدة المحرك الثلاثي الخاصة بنا الحاجة إلى مراحل خطية متوازية متعددة، مما يقلل من أثر المعدات بنسبة تصل إلى 40% ويبسط تكامل النظام. يتميز كل محرك بتحكم مؤازر مستقل، ومحرك مباشر بدون رد فعل عكسي، وسرعة/تسارع قابل للتعديل (0-3 م/ث)، مما يجعله مثاليًا للعمليات متعددة الخطوات عالية الإنتاجية مثل التعامل مع الرقاقة 300 مم (التحميل ← المعالجة ← التفريغ)، فحص لوحة LCD متعدد المواضع، وخطوط تجميع مكونات السيارات.

تم تصنيعها وفقًا لمعايير الجودة ISO 9001: 2015، وتتميز وحدة المحرك الثلاثي بمقاومة الغبار/الماء IP65، والدرع الكهرومغناطيسي المضاد للتداخل، ونظام إدارة الكابلات المختوم لضمان أداء موثوق به في البيئات الصناعية القاسية. وهو متوافق مع وحدات التحكم في الحركة المتوافقة مع معايير الصناعة (Siemens وBeckhoff وYaskawa) وبروتوكولات الاتصال (EtherCAT وPROFINET)، وهو يتيح التكامل السلس في خطوط الإنتاج الآلية متعددة المحطات، مما يؤدي إلى تحسين الكفاءة الإجمالية للمعدات (OEE) بنسبة تصل إلى 50% مقارنة بالإعدادات التقليدية متعددة الوحدات.

سلسلة المنتجات

سلسلة DT-LM-TM1 (التركيز الدقيق)

3 محركات مستقلة بدقة تكرار ± 1 ميكرومتر لكل محرك، نطاق سفر 1-2 متر، سرعة قصوى 2 متر/ثانية. مثالية لمعالجة رقائق أشباه الموصلات، وتجميع المكونات الإلكترونية الدقيقة، وأنظمة الفحص الدقيقة.

سلسلة DT-LM-TM2 (تركيز عالي السرعة)

3 محركات عالية السرعة مع سرعة قصوى 3 م/ث، دقة تكرار ± 1.5 ميكرومتر، نطاق سفر 1-4 م. مناسبة لفحص لوحة LCD/OLED عالية الإنتاجية، وأنظمة الفرز الآلية، وتجميع خلايا البطارية.

سلسلة DT-LM-TM-HD (للخدمة الشاقة)

3 محركات للخدمة الشاقة بسعة تحميل 150 كجم لكل محرك، دقة تكرار ± 2 ميكرومتر، نطاق سفر 1-3 متر. مصممة لتجميع مكونات السيارات، ومعالجة المواد الثقيلة، والطباعة ثلاثية الأبعاد كبيرة الحجم.

المزايا الأساسية

1. ثلاثة محركات مستقلة تتمتع بالتحكم الدقيق

تتميز كل وحدة فرعية من الوحدات الفرعية ثلاثية الحركة بتحكم مؤازر مستقل وأجهزة تشفير خطية عالية الدقة (دقة 1 نانومتر)، مما يوفر دقة تحديد موضع متكرر تبلغ ± 1 ميكرومتر لكل محرك - مما يضمن دقة متسقة عبر جميع العمليات متعددة المحطات. يمكن أن تعمل المحركات دون تدخل، حتى في أقصى نطاق سفر (1-4 م)، مما يزيل انحراف الموضع الشائع في أنظمة الحركة ذات القضبان المشتركة.

2. حركة متزامنة/غير متزامنة مرنة

يدعم كلا من الحركة المتزامنة (جميع المحركات الثلاثة تتحرك بنفس السرعة/الموضع لمعالجة الدفعات) والحركة غير المتزامنة (كل محرك يعمل بسرعات/مواضع مستقلة لعمليات متعددة الخطوات). تعمل هذه المرونة على تقليل تعقيد المعدات وتمكين إعادة التكوين السريع لمهام الإنتاج المختلفة، وهو أمر بالغ الأهمية لأنظمة التصنيع المرنة (FMS).

3. تصميم موفر للمساحة وفعال من حيث التكلفة

يؤدي دمج الوحدات الفرعية ثلاثية الحركة على حاجز توجيه واحد إلى تقليل أثر المعدات بنسبة 40% مقارنة بثلاث وحدات خطية منفصلة، ​​مما يعمل على تحسين استخدام مساحة أرضية المصنع. تعمل المكونات الأقل (إطار واحد ومصدر طاقة مشترك) على خفض إجمالي تكلفة النظام بنسبة 30% مع تبسيط عملية الصيانة وتقليل وقت التوقف عن العمل.

4. سرعة عالية وإنتاجية عالية

يتيح تصميم المحرك الخطي ذو الدفع المباشر سرعة قصوى تصل إلى 3 م/ث لكل محرك مع تسارع سريع (2 جم)، مما يقلل أوقات الدورات للعمليات متعددة المحطات بنسبة تصل إلى 50% مقارنة بإعدادات الوحدات المتعددة التي تعمل بالبراغي الكروية. يضمن عدم وجود أي رد فعل عكسي أو تآكل أداءً ثابتًا عالي السرعة على مدى ملايين الدورات.

5. ملفات تعريف الحركة القابلة للتخصيص

التخصيص الكامل لنطاق السفر (1-4 م)، وسعة تحميل المحرك (50-150 كجم لكل محرك)، ومعلمات السرعة/التسارع، وملفات تعريف الحركة (شبه المنحرف، المنحنى S) لتتناسب مع متطلبات التشغيل الآلي للمحطات المتعددة لديك. يتيح التصميم المعياري سهولة إضافة/إزالة المحركات لترقيات خط الإنتاج في المستقبل.

6. موثوقية من الدرجة الصناعية للتشغيل المستمر

درجة الحماية IP65، نطاق درجة حرارة التشغيل (-10 درجة مئوية إلى 80 درجة مئوية)، والأكسيد الصلب المضاد للتآكل يضمن أداءً موثوقًا به في البيئات الصناعية المتربة أو الرطبة أو ذات درجة الحرارة العالية. MTBF ≥30,000 ساعة في ظل التشغيل المستمر، مما يقلل إجمالي تكلفة الملكية (TCO) بنسبة 25% على مدى 5 سنوات مقارنة بالأنظمة التقليدية متعددة الوحدات.

المواصفات الفنية

سيناريوهات التطبيق

تم تصميم وحدات Deaote الفرعية الثلاث للحركة من أجل أتمتة المحطات المتعددة عالية الإنتاجية عبر القطاعات العالمية ذات النمو المرتفع:

● أشباه الموصلات والإلكترونيات: تحميل/معالجة/تفريغ الرقاقة بقطر 300 مم، وتغليف الرقائق الدقيقة، والحفر/الاختبار متعدد المواضع لثنائي الفينيل متعدد الكلور

● تصنيع شاشات العرض: فحص متعدد النقاط للوحة LCD/OLED سعة 10.5 جيجا، وتجميع شاشة تعمل باللمس، وتحديد موضع وحدة الإضاءة الخلفية

● السيارات والفضاء: التجميع متعدد الخطوات لمكونات السيارات، والتصنيع الدقيق لأجزاء الفضاء الجوي، وتكديس خلايا البطارية

● الطبية والصيدلانية: تجميع الأجهزة الطبية متعددة المحطات، خطوط تعبئة الأدوية، أنظمة التشغيل الآلي للمختبرات

● الخدمات اللوجستية والفرز: فرز الطرود عالي السرعة، والانتقاء الآلي للمستودعات، وأنظمة فرز المكونات الإلكترونية
