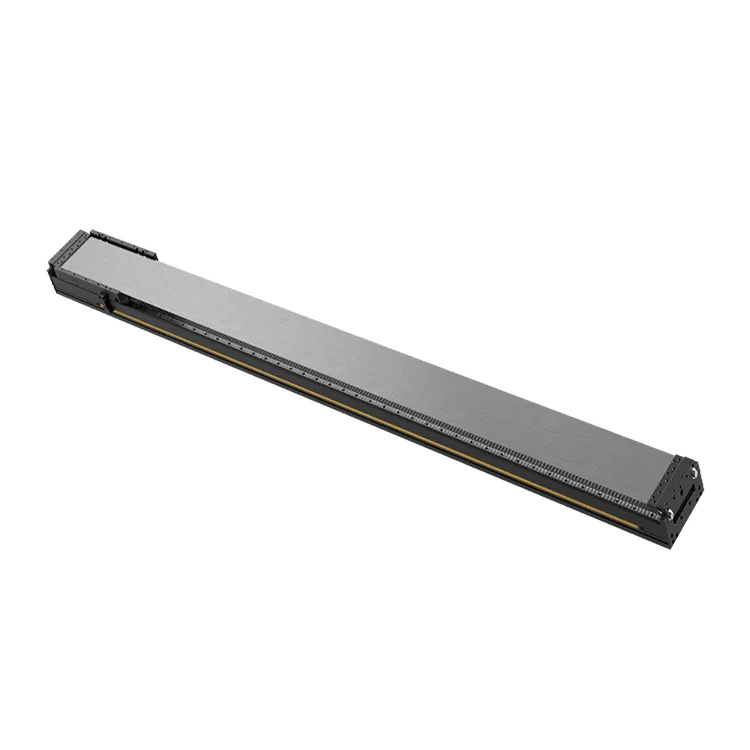

وحدة المحرك الخطي طويل السكتة الدماغية

تم تصميمها لمعالجة قيود الوحدات اللولبية الكروية التقليدية في سيناريوهات السفر الطويل - بما في ذلك التعامل مع رقائق أشباه الموصلات، وتصنيع لوحات LCD/OLED، ومعالجة الليزر كبيرة الحجم - تتميز وحدة المحرك الخطي طويلة الشوط هذه بمحرك خطي عديم الاحتكاك، وإطار من سبائك الألومنيوم الصلب، وجهاز تشفير خطي عالي الدقة لتوفير دقة دون الميكرون عبر أطوال السفر من 1 متر إلى 6 أمتار.

بناءً على خبرة Deaote التي تزيد عن 15 عامًا في تصنيع مكونات الحركة الدقيقة، تعمل وحدات المحرك الخطي طويلة الشوط على القضاء على خسائر النقل الميكانيكي (صفر رد فعل عكسي، صفر تآكل) وتمكين التشغيل المستمر عالي السرعة (حتى 5 م / ث) مع الحد الأدنى من الاهتزاز (.10.1 جم). يدعم التصميم المعياري أطوال السفر المخصصة (من 1 متر إلى 6 أمتار) وقدرات التحميل (50 كجم إلى 500 كجم)، مما يجعله مثاليًا لأنظمة التشغيل الآلي عالية الإنتاجية مثل خطوط فحص LCD 10.5G، وطلاء قطب البطارية بمساحة كبيرة، ومناولة المواد الثقيلة في تصنيع السيارات.

تم تصنيع وحدة المحرك الخطي طويل الشوط وفقًا لمعايير الجودة ISO 9001: 2015، وتتميز بمقاومة الغبار/الماء IP65، ومكونات مثبتة لدرجة الحرارة، ونظام إدارة الكابلات المختوم لضمان أداء موثوق به في البيئات الصناعية القاسية. وهو متوافق مع وحدات التحكم في الحركة المتوافقة مع معايير الصناعة (Siemens وMitsubishi وBeckhoff) وبروتوكولات الاتصال (EtherCAT وModbus)، وهو يتيح التكامل السلس في خطوط الإنتاج الآلية واسعة النطاق، مما يقلل وقت التوقف عن العمل ويحسن الكفاءة الإجمالية للمعدات (OEE) بنسبة تصل إلى 30% مقارنة بأنظمة الحركة التقليدية طويلة السفر.

سلسلة المنتجات

سلسلة DT-LM-LS1 (السفر من 1 إلى 3 أمتار)

ضربة طويلة متوسطة المدى (1-3 م) مُحسّنة للتطبيقات الدقيقة (دقة تكرار ± 1 ميكرومتر)، أقصى سرعة 2 م / ثانية، سعة تحميل تصل إلى 200 كجم. مثالية للتعامل مع رقائق أشباه الموصلات وتصنيع شاشات الكريستال السائل صغيرة الحجم.

سلسلة DT-LM-LS2 (السفر لمدة 3-6 أمتار)

شوط طويل ممتد (3-6 م) للتشغيل الآلي على نطاق واسع، وسرعة قصوى تبلغ 5 م/ث، وقدرة تحميل تصل إلى 500 كجم. مناسبة لفحص شاشات الكريستال السائل 10.5G، والقطع بالليزر لمساحة كبيرة، وتجميع هيكل السيارة.

سلسلة DT-LM-LS-HD (للخدمة الشاقة)

وحدة طويلة الشوط للخدمة الشاقة (مسافة 1-4 أمتار)، سعة تحميل تصل إلى 800 كجم، دقة تكرار ±2 ميكرومتر. مصممة للتعامل مع المواد الثقيلة، والطباعة ثلاثية الأبعاد على نطاق واسع، وتصنيع مكونات الطيران.

المزايا الأساسية

1. نطاق سفر ممتد بدقة لا مثيل لها

أطوال السفر من 1 متر إلى 6 متر مع دقة تحديد موضع متكرر ±1 ميكرومتر (DT-LM-LS1) و±2 ميكرومتر للنماذج شديدة التحمل - مما يحقق دقة من الدرجة الصناعية حتى عند الحد الأقصى لطول الشوط. تعمل أجهزة التشفير الخطية عالية الدقة (دقة 1 نانومتر) وتخميد الاهتزاز النشط على القضاء على انحراف الموضع أثناء الحركة لمسافات طويلة.

2. محرك مباشر للسرعة العالية وبدون رد فعل عنيف

يعمل تصميم المحرك الخطي ذو الدفع المباشر على التخلص من مكونات ناقل الحركة الميكانيكية (البراغي الكروية والأحزمة)، مما يحقق صفر رد فعل عكسي، وصفر تآكل، وسرعة قصوى تصل إلى 5 م/ث. يؤدي عدم وجود صيانة دورية لأجزاء ناقل الحركة إلى تقليل وقت التوقف عن العمل بنسبة 40% مقارنةً بالوحدات طويلة الشوط ذات الحركة اللولبية الكروية.

3. صلابة عالية وقدرة تحميل

يوفر إطار سبائك الألومنيوم المقوى مع قضبان التوجيه الخطية المزدوجة صلابة استثنائية (≥200N/μm) وسعة تحميل تصل إلى 800 كجم (DT-LM-LS-HD). يضمن الحد الأدنى من الانحراف تحت الأحمال الثقيلة دقة متسقة عبر نطاق السفر بالكامل - وهو أمر بالغ الأهمية للتصنيع على نطاق واسع ومعالجة المواد.

4. انخفاض الاهتزاز والتشغيل الصامت

يعمل التصميم الأمثل لملف المحرك وتبديد الحرارة المبرد بالهواء على تقليل اهتزاز التشغيل إلى .10.1 جرام والضوضاء إلى .60 ديسيبل (مسافة 1 متر). يعد هذا الاستقرار ضروريًا للتطبيقات عالية الدقة مثل معالجة رقائق أشباه الموصلات والتصنيع الدقيق بالليزر.

5. تصميم قابل للتخصيص وقابل للتطوير

التخصيص الكامل لطول السفر (1-6 م)، ودقة التشفير (1 نانومتر إلى 10 ميكرومتر)، وقوة المحرك، وتكوين التركيب لتتناسب مع متطلبات الأتمتة واسعة النطاق. تتيح المكونات المعيارية توسيع نطاق السفر بسهولة دون إعادة هندسة نظام الحركة بأكمله.

6. موثوقية من الدرجة الصناعية للتشغيل على المدى الطويل

درجة الحماية IP65، نطاق درجة حرارة التشغيل (-10 درجة مئوية إلى 80 درجة مئوية)، والأكسيد الصلب المضاد للتآكل يضمن أداءً موثوقًا به في البيئات الصناعية المتربة أو الرطبة أو ذات درجة الحرارة العالية. MTBF ≥30,000 ساعة في ظل التشغيل المستمر، مما يقلل إجمالي تكلفة الملكية (TCO) بنسبة 25% على مدار 5 سنوات.

المواصفات الفنية

سيناريوهات التطبيق

تم تصميم وحدات المحركات الخطية طويلة الشوط من Deaote للأتمتة الصناعية واسعة النطاق عبر القطاعات ذات النمو المرتفع:

● أشباه الموصلات والإلكترونيات: التعامل مع الرقاقات مقاس 300 مم، وفحص/تجميع لوحة LCD/OLED مقاس 10.5 جيجا، وثقب PCB بمساحة كبيرة

● الأتمتة الصناعية: التعامل مع المواد الثقيلة، والقطع/النقش بالليزر للأشكال الكبيرة، وخطوط تجميع هياكل السيارات

● الطاقة والبطارية: طلاء قطب كهربائي لبطارية الليثيوم بمساحة كبيرة، وتصنيع الألواح الشمسية، وتجميع كومة خلايا الوقود

● الفضاء الجوي والسيارات: تصنيع مكونات الفضاء الجوي، ولحام هيكل السيارة، والطباعة ثلاثية الأبعاد على نطاق واسع

● المنتجات الطبية والصيدلانية: معدات التصوير الطبي كبيرة الحجم، وخطوط إنتاج الأدوية الآلية، ومحاور حركة نظام التعقيم
