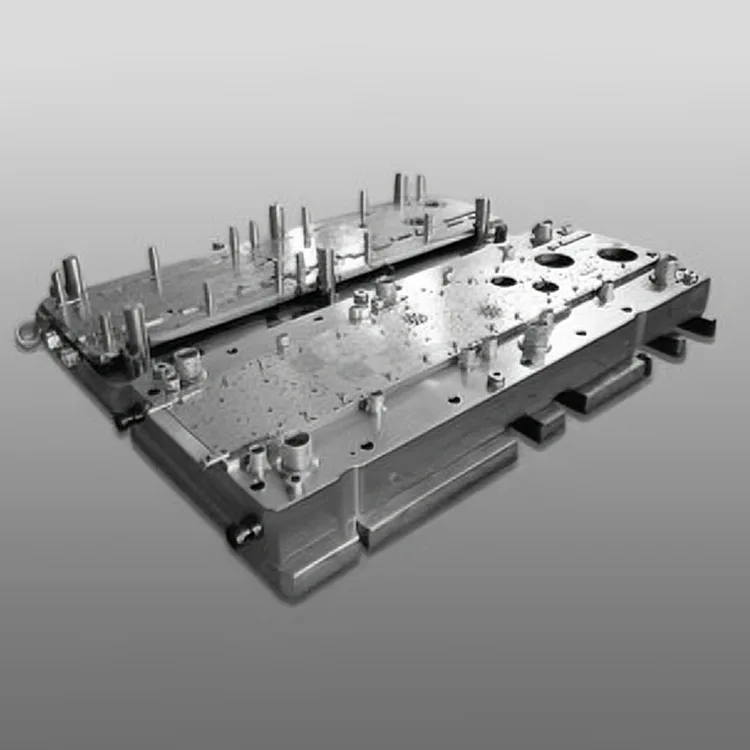

قالب تصاعدي مزدوج الصف لمحرك الغسالة

تم تصميم هذا القالب ثنائي الصف ليحل محل القوالب التقدمية التقليدية ذات الصف الواحد في خطوط تصنيع الأجهزة المنزلية ذات الحجم الكبير، وهو يدمج 12-20 محطة ختم في هيكل مدمج وصلب، مما يتيح الإنتاج المتزامن للقالب التقدمي مزدوج الصف لمحرك الغسالة - مما يضاعف كفاءة الإنتاج مع الحفاظ على تفاوت الأبعاد على مستوى الأجهزة المنزلية (±0.005 مم) وهو أمر بالغ الأهمية لتشغيل المحرك منخفض الضوضاء وكفاءة الطاقة.

استنادًا إلى خبرة Deaote التي تزيد عن 15 عامًا في تصنيع القوالب الدقيقة لصناعة الأجهزة المنزلية، يتميز القالب التقدمي مزدوج الصف لمحرك الغسالة بقلب فولاذي SKD11/DC53 مقاوم للاهتراء مع طلاء TiN (صلابة ≥62 HRC)، مما يضمن عمر خدمة يصل إلى 800000+ ضربة ختم (2.3 مرة أطول من القوالب القياسية) ودقة متسقة على مدار دورة الإنتاج بأكملها. يعمل التصميم المعياري مع إدخالات الثقب سريعة التغيير على تبسيط عملية الصيانة وتقليل وقت التوقف عن العمل، مما يجعله مثاليًا لخطوط الإنتاج الضخم التي تعمل على مدار الساعة طوال أيام الأسبوع لمحركات الغسالات ذات التحميل العلوي والتحميل الأمامي والمحمولة (0.5-2.0 حصان).

تم تصنيع القالب التدريجي ثنائي الصف وفقًا لمعايير الجودة ISO 9001:2015 وIATF 16949، وهو متوافق تمامًا مع خطوط الختم الآلية عالية السرعة (60-120 ضربة في الدقيقة) ويتميز بأنظمة فحص الرؤية المدمجة داخل القالب لمراقبة الجودة في الوقت الفعلي (معدل اكتشاف العيوب ≥99.9%). متوافق مع جميع العلامات التجارية الكبرى للغسالات (LG، وSamsung، وHaier، وWirlpool)، فهو يندمج بسلاسة في أنظمة تصنيع الأجهزة المنزلية العالمية، مما يقلل من تكلفة الإنتاج لكل وحدة بنسبة 30% مقارنة بحلول القالب أحادية الصف.

سلسلة المنتجات

سلسلة DT-PD-WM1 (محرك الغسالة ذو التحميل الأمامي)

دقة ±0.005 مم، عمر 800000 ضربة، المكونات الأساسية للمحرك 1.0-2.0HP. مثالية للإنتاج الضخم لمحركات BLDC عالية الكفاءة للغسالات ذات التحميل الأمامي.

سلسلة DT-PD-WM2 (محرك الغسالة ذو التحميل العلوي)

دقة ±0.007 مم، وعمر 700,000 ضربة، والمكونات الأساسية للمحرك 0.5-1.5HP. مناسب لإنتاج المحركات الحثية للغسالات ذات التحميل العلوي والغسالات شبه الأوتوماتيكية.

سلسلة DT-PD-WM-Custom (تصنيع المعدات الأصلية حسب الطلب)

دقة الأبعاد المخصصة (±0.003-0.008 مم)، محطات ختم مخصصة (8-24)، متوافقة مع فولاذ السيليكون (35W250/50W400). مصممة لإنتاج محركات الغسالة OEM الخاصة بالعلامة التجارية.

المزايا الأساسية

1. تصميم مزدوج الصف لزيادة كفاءة الإنتاج بنسبة 100%

يتيح صفي الختم المتوازيين المدمجين الإنتاج المتزامن لمكونين أساسيين متطابقين أو مختلطين للمحرك لكل شوط، مما يضاعف الإنتاج مقارنةً بالقوالب التقدمية ذات الصف الواحد. كما يعمل التصميم الأمثل لتداخل شريط المواد على تقليل نفايات السيليكون الصلب بنسبة 15% (من 20% إلى 5%)، مما يقلل تكاليف المواد الخام - أكبر مكون تكلفة في الإنتاج الأساسي لمحرك الغسالة - بشكل كبير.

2. دقة على مستوى الأجهزة لأداء منخفض الضوضاء وموفر للطاقة

تضمن المعالجة باستخدام الحاسب الآلي ذات 5 محاور بدقة تحديد موضع تبلغ ±0.001 مم وأنظمة قياس ليزر داخلية تحمل أبعاد المكونات بمقدار ±0.005 مم - وهو أمر بالغ الأهمية لتوحيد الفجوة الهوائية للجزء الثابت/الدوار (أقل من 0.01 مم) وتقليل ضوضاء المحرك (555 ديسيبل) وكفاءة الطاقة (امتثال IEC 60034). تعمل الدقة المتسقة على التخلص من عمليات الطحن بعد الختم، مما يؤدي إلى تحسين إنتاجية الإنتاج إلى 99.5%.

3. عمر خدمة طويل للغاية مع مواد عالية الصلابة

مكونات القالب الأساسية المصنوعة من SKD11 (فولاذ العمل البارد) وDC53 (فولاذ عالي القوة) مع طلاء TiN (صلابة ≥62 HRC) توفر أكثر من 800000 ضربة ختم - أطول بمقدار 2.3 مرة من القالب القياسي (350000 ضربة). تعمل خزانات الشحوم المختومة والبطانات التوجيهية ذاتية التشحيم على تمديد فترات الصيانة إلى 200000 ضربة (مقابل 50000 للقوالب التقليدية).

4. توافق عالي السرعة وآلي بالكامل

يدعم هيكل القالب الأمثل مع توزيع الضغط المعزز الختم عالي السرعة (60-120 ضربة في الدقيقة) والتكامل الكامل مع أنظمة تغذية المواد والتكديس والتعبئة الآلية. يكتشف نظام فحص الرؤية داخل القالب نتوءات (<0.01 مم)، وانحرافات الأبعاد، وعيوب السطح في الوقت الفعلي، مما يؤدي إلى التخلص من مراقبة الجودة اليدوية وتقليل معدل الخردة إلى 0.1%.

5. تحسين السيليكون الصلب لكفاءة طاقة المحرك

يعمل تصميم الحافة المثقوبة المتخصصة على تقليل إجهاد مادة السيليكون الصلب (35W250/50W400) ونتوءات الحافة، مما يحافظ على الخصائص المغناطيسية للفولاذ ويحسن كفاءة طاقة المحرك بنسبة 5-7%. متوافق مع كل من فولاذ السيليكون الموجه نحو الحبوب (GO) وغير الموجه نحو الحبوب (NGO)، ويلبي المعايير العالمية لكفاءة الطاقة في الأجهزة المنزلية (EU Ecodesign، US ENERGY STAR).

6. التخصيص المعياري لمتطلبات الغسالة المتنوعة

التخصيص الكامل لمحطات الختم (8-24)، توافق المواد (0.25-0.5 مم من الفولاذ السيليكوني)، تشطيب السطح (Ra ≥0.6μm)، وتحمل الأبعاد (±0.003-0.008 مم). تشتمل الميزات الاختيارية على الحز داخل القالب، وتصفيح التراص، ووضع علامات بالليزر لتتبع المكونات، مما يلبي متطلبات OEM العالمية للغسالة.

المواصفات الفنية

±0.005 مم دقة الأبعاد 800,000+ ضربات عمر الخدمة 2x كفاءة الإنتاج ختم آلي كامل متوافق مخصص لجميع أنواع الغسالات

سيناريوهات التطبيق

تم تصميم القالب التقدمي المزدوج الصف من Deaote لمحرك الغسالة لمصنعي الأجهزة المنزلية العالمية عبر قطاعات متنوعة:

● الغسالات ذات التحميل الأمامي: إنتاج كميات كبيرة من المكونات الأساسية لمحرك BLDC بقدرة 1.0-2.0 حصان للغسالات ذات التحميل الأمامي المتطورة والموفرة للطاقة

● الغسالات ذات التحميل العلوي: إنتاج المكونات الأساسية للمحرك التعريفي بقدرة 0.5-1.5 حصان للغسالات القياسية ذات التحميل العلوي والغسالات شبه الأوتوماتيكية

● الغسالات المحمولة/الصغيرة: ختم مخصص للمكونات الأساسية للمحرك الصغير للغسالات المحمولة، والمركبات الترفيهية، والغسالات التي توضع تحت المنضدة

● تصنيع محركات OEM: حلول قوالب مخصصة لمصنعي المعدات الأصلية العالمية للغسالات (LG، وSamsung، وHaier، وWirlpool، وElectrolux) لإنتاج محركات خاصة بعلامة تجارية معينة
